首頁 > 產品展示 > 新型絞線產品 >

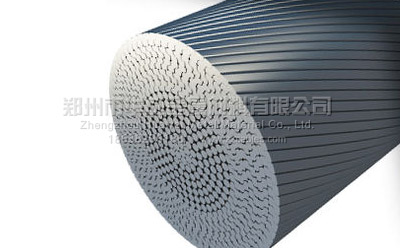

間隙式鋼芯鋁絞線

產品類別：新型絞線產品
產品名稱：間隙式鋼芯鋁絞線
點擊次數：
摘要：
間隙式鋼芯鋁絞線也叫間隙式架空鋁導線，間隙式鋼芯鋁絞線由于這種產品結構存在間隙，間隙鋼芯鋁絞線產品有特別良好的自阻尼特性，特別適合在易發生臺風、暴雨和風沙塵暴的地區使用。

間隙式鋼芯鋁絞線的參數和性能：

間隙式鋼芯鋁絞線結構

  • 加強芯：圓形特高強度鍍鋅鋼線(EST)或特高強度鋁包鋼線(LB10或LB14)
  • 載流導體：圓線或梯形(超)耐熱鋁合金線



間隙式鋼芯鋁絞線采用高強度鍍鋅鋼線和耐熱鋁合金線通過特殊工藝，留出"間隙結構"，然后同心絞合而成的特種架空輸電導線。

間隙型增容導線的內層導體采用型線截面以保持鋼芯與鋁合金之間的間隙，在間隙中填充耐熱油脂從而避免了鋼芯與鋁合金內層的摩擦，使得鋁合金層與鋼芯可以獨立移動。通過一種特殊的創新架線方式實現鋁部張力轉移，所有張力都由鋼芯承擔，導線的線膨脹性能即為鋼芯的線膨脹性能。

間隙式鋼芯鋁絞線和"間隙結構"的結合運用提供了優異的截流特性和弧垂特性，因而在現有的輸電線路進行增容時將充分顯示其優點。只需更換導線即可實現相比同截面普通鋼芯鋁絞線1.6-2.0倍的輸送容量增加而不增加弧垂。

間隙式鋼芯鋁絞線應用

間隙型增容導線廣泛應用于"卡脖子"線路增容改造工程，利用現有輸電走廊，不需改造桿塔，僅僅更換導線實現相比同截面普通鋼芯鋁絞線1.6-2.0倍的電流增容，且不增加弧垂，節約建設投資和施工時間。

間隙式鋼芯鋁絞線標準

  • Q/320623 AP35-2007 松套型增容導線
  • GB/T 1179-1999 圓線同心絞架空導線
  • GB/T 20141-2006 型線同心絞架空導線
  • IEC 62420-2008 Concentric lay stranded overhead electrical conductors containing one or more gap(s)-Edition 1.0

間隙式鋼芯鋁絞線技術特征

  • 增容性
    間隙型耐熱合金導線150℃時的載流量是同截面普通鋼芯鋁絞線70℃時的1.6倍。
    間隙型耐熱合金導線210℃時的載流量是同截面普通鋼芯鋁絞線70℃時的2.0倍。
  • 弧垂特性
    通過特殊的創新架線技木使鋁合金張力轉移到鋼芯上，導線在帶電運行時的弧垂變化便取決于鋼芯的線膨脹系數，間隙型增容導線的線膨脹性能即為鋼芯的線膨脹性能，所以間隙型增容導線可以在高溫下維持較好的弧垂特性。

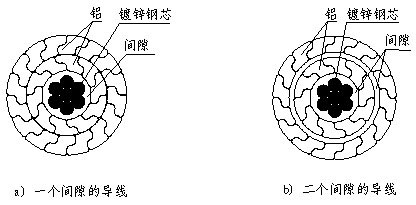

圖有間隙的鋼芯SZ型鋁絞線

A1F(SZ)G+SxA
A1F(SZ)2G+SxA		 A1F(TT)G+SxA
A1F(TT)2G+SxA
X=1,2,3

間隙式鋼芯型鋁絞線主要特點：

由于這種結構存在間隙，有特別良好的自阻尼特性，在易發生臺風、暴雨和風沙塵暴的地區使用。

A1F(SZ)G+SxA / A1F(TT)G+SxA 間隙式鋼芯型鋁絞線（一個間隙） X=1,2,3

導線規格 250+33 250+40 315+41 315+50 400+52 400+64
鋼比(%) 13 16 13 16 13 16
截面積（mm2） 鋁 250 250 315 315 400 400
鋼 33 40 41 50 52 64
總 283 290 356 365 452 464
導線直徑mm） 導線 20.7 21.1 23.1 23.5 26.0 26.5
單位長度質量（kg/km) 946.3 1001.0 1187.9 1258.2 1507.9 1601.7
計算拉斷力（N） S1A 77620 85600 97140 105400 121200 134400
S2A 82240 91200 102880 112900 129000 144000
S3A 86530 96400 108210 119400 135760 152320
拉力重量比（km） S1A 8.4 8.7 8.3 8.5 8.2 8.6
S2A 8.9 9.3 8.8 9.2 8.7 9.2
S3A 9.3 9.8 9.3 9.7 9.2 9.7
20℃直流電阻（Ω/km) 0.1155 0.1155 0.0917 0.0917 0.0722 0.0722

以下為參考性資料

彈性模量（N/mm2） 71000 74000 71000 74000 71000 74000
線膨脹系數（10-6/℃） 19.4 18.9 19.4 18.9 19.4 18.9
載流量計算條件 風速：0.5m/s;環境溫度：40℃；日照強度：1000W/m2;
表面吸收系數：0.9；輻射系數：0.9；工作溫度：70℃-80℃
載流量（A） 運行溫度 70℃ 444 446 509 511 587 589
80℃ 546 549 632 635 735 739

表12 A1F(SZ)2G+SxA / A1F(TT)2G+SxA 間隙式鋼芯型鋁絞線（兩個間隙） X=1,2,3

導線規格 250+33 250+40 315+41 315+50 400+52 400+64
鋼比(%) 13 16 13 16 13 16
截面積（mm2） 鋁 250 250 315 315 400 400
鋼 33 40 41 50 52 64
總 283 290 356 365 452 464
導線直徑（mm） 導線 22.2 22.6 24.6 25.0 27.4 27.9
單位長度質量（kg/km) 946.3 1001.0 1187.9 1258.2 1507.9 1601.7
計算拉斷力（N） S1A 77620 85600 97140 105400 121200 134400
S2A 82240 91200 102880 112900 129000 144000
S3A 86530 96400 108210 119400 135760 152320
拉力重量比（km） S1A 8.4 8.7 8.3 8.5 8.2 8.6
S2A 8.9 9.3 8.8 9.2 8.7 9.2
S3A 9.3 9.8 9.3 9.7 9.2 9.7
20℃直流電阻（Ω/km) 0.1155 0.1155 0.0917 0.0917 0.0722 0.0722

以下為參考性資料

彈性模量（N/mm2） 71000 74000 71000 74000 71000 74000
線膨脹系數（10-6/℃） 19.4 18.9 19.4 18.9 19.4 18.9
載流量計算條件 風速：0.5m/s；環境溫度：40℃；日照強度：1000W/m2;
表面吸收系數：0.9；輻射系數：0.9；工作溫度：70℃-80℃
載流量（A） 運行溫度 70℃ 450 452 515 517 593 595
80℃ 557 559 643 646 746 750



間隙式鋼芯鋁絞線結構性能參數表

間隙型特強鋼芯(超)耐熱鋁合金絞線JNRLH1S/EST，JNRLH3S/EST

導線規格 截面積mm2 外徑mm 拉斷力kN 直流電阻
Ω/km		 重量
kg/km		 彈性模量Gpa 線膨脹系數10-6/℃ 載流量Ａ
鋁合金 鋼 結構Ⅰ 結構Ⅱ 導線 鋼芯 導線 鋼芯 導線 鋼芯 LHNR1 150℃ LHHR3 210℃
185/30 197.60 31.67 19.7 18.7 81.1 50.5 0.1483 801 73.6 190 18.9 11.5 879 1095
240/30 250.60 31.67 20.6 20.6 89.7 50.5 0.1170 948 70.1 190 19.5 11.5 1017 1270
260/40 265.30 43.11 22.6 21.7 109.3 68.7 0.1106 1084 73.9 190 18.9 11.5 1068 1335
300/40 290.20 43.11 23.7 22.4 113.2 68.7 0.1010 1147 72.5 990 19.1 11.5 1124 1406
370/40 370.50 40.08 26.0 24.8 121.0 63.8 0.0792 1348 68.2 190 19.9 11.5 1316 1651
400/50 408.30 49.48 27.5 26.1 141.6 78.8 0.0718 1523 69.6 190 19.6 11.5 1403 1762
450/50 444.71 49.48 28.4 27.2 147.4 78.8 0.0660 1644 68.5 190 19.8 11.5 1484 1867
500/60 523.50 63.55 31.2 29.5 183.3 101.2 0.0560 1951 69.6 190 19.6 11.5 1655 2087
630/50 642.70 52.83 34.0 32.0 186.0 84.2 0.0456 2195 65.3 190 20.5 11.5 1887 2386
  • 結構Ⅰ為型線+圓線，結構Ⅱ為型線+型線；
  • 載流量計算是基于環境溫度40℃，日照強度0.1w/cm2，風速0.5m/s，表面吸系數0.9，風向0度，系統頻率50Hz為基本條件計算。

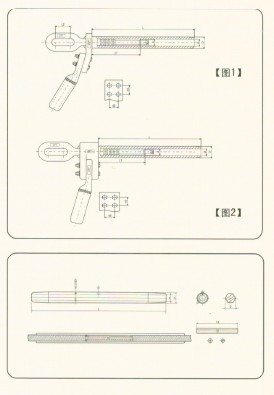

間隙式鋼芯鋁絞線配套金具

壓縮型耐張線夾

型號 導線外徑 主要尺寸 螺栓數量
L L1 L2 D Φ Φ1 d
NY-185JX 19.7 400-520 150-250 50-60 30-38 20-21 7.5-8.0 15-16 1
NY-240JX 20.6 500-600 150-250 50-60 35-42 21-23 7.5-8.0 15-16 1
NY-260JX 22.6 500-600 150-250 50-60 35-42 23-25 8.0-8.5 16-18 1
NY-300JX 23.7 500-600 150-250 50-60 35-42 25-27 8.0-8.5 16-18 1
NY-370JX 26.0 550-650 150-250 60-80 38-50 27-28 8.0-8.5 16-18 1
NY-400JX 27.5 550-650 150-250 60-80 38-50 28-30 8.0-9.8 19-20 1
NY-450JX 28.4 550-650 150-250 60-8O 45-50 29-30 9.5-10.0 19-20 2
NY-500JX 31.2 600_700 150-250 60-80 48-55 32-33 10.0-10.5 20-22 2
NY-630JX 34.2 600-700 150-250 60-80 50-58 34-36 9.5-10.0 18-20 2

壓縮型接續管

型號 導線外徑 主要尺寸
D d L L1 Φ Φ1
JY-185JX 19.7 30-38 15-16 550-650 140-160 15-16 7.5-8.0
JY-240JX 20.6 35-42 15-16 600-700 160-200 15-16 7.5-8.0
JY-260JX 22.6 35-42 16-18 600-700 160-200 16-18 7.5-8.0
JY-300JX 23.7 35-42 16-18 600-700 160-200 16-18 7.5-8.0
JY-370JX 26.0 38-50 16-18 700-800 200-220 16-18 8.0-8.5
JY-400JX 27.5 38-50 19-20 700-800 200-220 19-20 8.0-9.8
JY-450JX 28.4 45-50 19-20 700-800 200-220 19-20 9.5-10.0
JY-500JX 31.2 48-55 20-22 800-950 220-260 20-22 10.0-10.5
JY-630JX 34.2 50-58 19-20 850-1000 220-240 18-20 9.5-10.0



間隙式鋼芯鋁絞線安裝

  • 間隙型增容導線(間隙型特強鋼芯(超)耐熱鋁合金絞線)總體采用張力放線方法進行安裝操作。安裝參照GB 50233-2005"110～500kV架空送電線路施工及驗收規范"和IEEE Standard 524"架空輸電導線的安裝導則"和制造商提供的特殊架線指導。
  • 制造商將提供特殊的架線專用工具和全程安裝技術指導。
