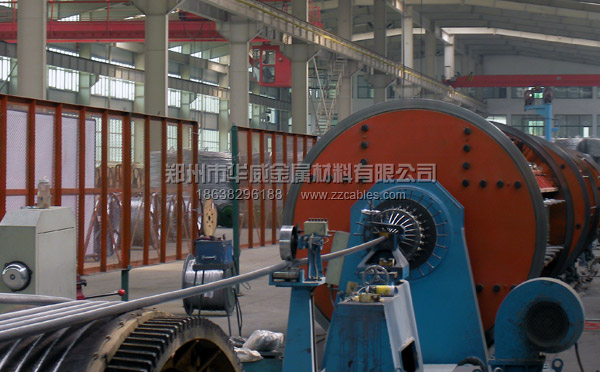

上海鴻得利84盤630框絞機

84盤630框絞機主要用于生產大長度裸鋁線、裸銅線以及鋼芯鋁絞線的扇形導體絞制緊壓，圓形導體絞合拉制緊壓及于成形緊壓，并配置分段非金屬帶繞包裝置。

84盤630框絞機的特點是：線盤分裝在絞籠四周成四等分，集中上盤方便，定位正確可靠、設備鋼性強度高、整體性能好、轉動慣量小、運行速度高。該設備采用36級變速牙箱傳動，采用雙主動、雙牽引裝置，牽引力可達12T.分線輪采用自然分線，避免線芯在絞合過程中擦毛，設備放線張力采用氣張力控制，確保線盤滿盤與空盤時張力均勻并設有自動斷線停車裝置，可直接控制到每個線盤，當斷線，線盤停轉時主機自動停車。本設備能確保絞制緊壓系數在90％以上的630mm2銅芯緊壓線芯，適用于大長度，大截面交聯電纜的生產。

主要用于扇形導體，圓形導體絞合、緊壓、拉制、分割導體線芯的預扭緊壓等。
1． 線盤裝卡分整體集中上下線盤、電動蝸輪式快速夾緊、手動手輪式夾緊。
2． 放線漲力采用機械摩擦，手動調節漲力控制。
3． 本機設有脈沖式單盤斷線停車裝置或環式斷線停車裝置。
4． 裝有單線預扭裝置，絞線不松散。
5． 雙輪雙主動牽引裝置，增強了牽引力。氣動壓線裝置，停車時纜線不松散，絞合節距穩定。
6． 電器系統集中控制，操作方便，運行可靠。

放線架、6、12、18、24、30盤主機、并線模座、緊壓裝置、牽引裝置、收排線架、傳動系統及電器系統
